Ситуационный план участка

Ситуационный план — это план, показывающий положение объекта в градостроительной, ландшафтно-планировочной системе региона, города или района с выявлением функциональных, композиционных и транспортных связей.

На таком плане изображается значительная по размерам территория, показывается связь территории с окружающей средой, а проектируемого сооружения с другими объектами поселка или города.

Также на ситуационном плане должны быть указаны линии застройки, границы обозначенного участка, схематически представлены основные здания и сооружения, с указанием этажности, парковки, сеть транспортных коммуникаций и названия улиц, примыкающих к территории объекта. Ситуационный план выполняется схематично, в масштабе обычно значительно меньшем, чем генеральный план.

В подавляющем большинстве случаев ситуационный план участка представляет собой гоесъемку участка со всеми элементами инфраструктуры, естественными насаждениями, домами, зданиями и постройками. Если ваш участок находится в черте города, в то этом случае вы можете попросить получить ситуационный план (точнее, сделать копию) в городском отделе архитектуры.

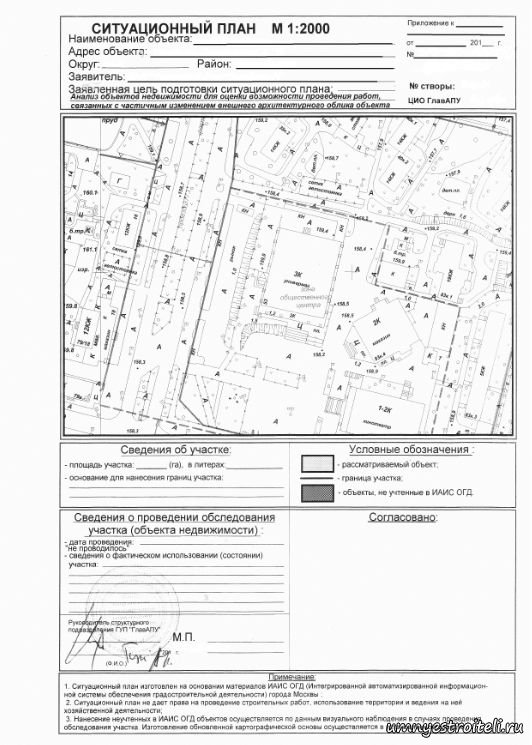

 Пример ситуационного плана участка:
